Охотничье оружие III тысячелетия (МЦ 19)

Охотничье ружье МЦ 19.
Охотничье ружье МЦ 19.
Среди охотничьего огнестрельного оружия, гладкоствольного, нарезного, комбинированного, особое место занимают карабины, позволяющие охотнику в зависимости от калибра и патрона отстреливать различную дичь — от глухаря или лисицы до лося и кабана. Охотничьи карабины должны удовлетворять жестким требованиям: они предназначены для точной стрельбы до 500 м, иногда больше, например в горах, и должны обеспечивать наибольшую кучность боя и достаточное поражающее действие на этих дальностях. Различные охоты, размеры и живучесть отстреливаемой добычи, дальность возможной стрельбы по зверю, рельеф местности предъявляют дополнительные требования к точности боя и скорострельности современных карабинов.
Таким образом, положение карабина в системе охотничьего оружия сложно и неоднозначно. При выборе карабинов необходимо учитывать весь комплекс их качеств в сочетании со вкусами охотников: конструкцию и художественное оформление образца, применяемый патрон, массу и размеры, стоимость. Все это и определяет множество взглядов специалистов на охотничий карабин как оружие, и многообразие требований, предъявляемых к нему.
Охотничий карабин, как правило, одноствольный, однозарядный или магазинный, или самозарядный, с тяжелым и часто удлиненным стволом. Длина ствола может меняться в довольно широких пределах, например, от длины ствола кавалерийского карабина до длины ствола Мосинской винтовки. Ствол карабина должен иметь низкие показатели по вибрации и деформации при выстреле. Калибр различный — от 5,6 мм до 9,3 мм и больше. Емкость магазина обычно не превышает 10 патронов. Траектория пули должна быть максимально настильной. Применение в карабинах мощных патронов обуславливает необходимость особенно прочных и надежных систем запирания ствола. По мнению специалистов, затвор должен выдерживать такое же давление, при котором разрывается ствол.
Карабины часто оснащают шнеллерами, которые повышают точность стрельбы, но одновременно значительно увеличивают вероятность случайного выстрела. В карабинах со шнеллером даже легкое прикосновение к спусковому крючку приводит к выстрелу. Как правило, карабины со шнеллером имеют два крючка под спусковой скобой: один для взвода шнеллера, второй, спусковой, для выстрела. Усилие спуска на спусковом крючке регулируемое.
Прицельные приспособления карабина должны обеспечивать быстрое и точное наведение оружия в цель и, как следствие, точный выстрел. Сейчас карабины оснащаются в основном оптическими прицелами. Масса карабина должна быть небольшой, чтобы пользоваться им на ходовых охотах.

Семейство МЦ 19


Характерным представителем охотничьего нарезного оружия является семейство карабинов МЦ 19, разработанных и выпускаемых ЦКИБ СОО в г. Туле. Оно включает три элитных образца, которые представляют большой интерес для охотников, любителей и коллекционеров охотничьего оружия. Все карабины МЦ 19 магазинные с продольно-скользящим затвором и запиранием на два боевых упора, симметрично расположенных на личинке, при повороте остова затвора.
Сегодня ЦКИБ СОО предлагает карабины МЦ 19 под охотничьи патроны различных калибров:
МЦ 19-07 под патрон 7,62x51
(.308 Win), МЦ 19-07М под патрон 7.62x51
(.308 Win), МЦ 19-09 под патрон 9,3x64.

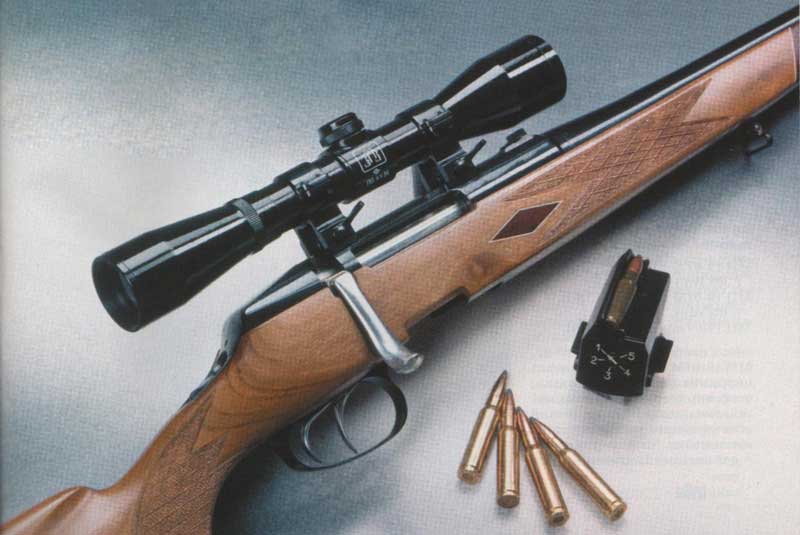

Карабин МЦ 19-07 с роторным магазином - базовая модель семейство могаэииных карабинов МЦ 19.
Карабин МЦ 19-07 с роторным магазином - базовая модель семейство могаэииных карабинов МЦ 19.
Все три карабина МЦ 19-07, МЦ 99-07M и МЦ 19-09 унифицированы по деталям и узлам, особенно ударно-спусковых механизмов, «визитной» карточкой этих карабинов являются потайные антабки. Магазин у всех моделей вмещает 5 патронов.
Магазинные карабины МЦ 19 отличают не только качество исполнения и классический дизайн, но и применение известных и оригинальных решений.
Роторный магазин гарантирует четкую подачу патронов в патронник при различных скоростях досылания, что является определяющим фактором безопасности при охоте на агрессивных крупных зверей. Этот магазин емкостью 5 патронов хорошо сочетается с классическим обликом карабина и создает широкое поле деятельности граверам и резчикам при художественной отделке.
Некоторые элементы конструкции продольно-скользяшего затвора заимствованы у широко известной целевой винтовки МЦ 13. Короткий ход элементов запирания, личинка затвора, исключающая воздействие вращения затвора на патрон в процессе запирания, оптимальный ход ударника создают условия для высокой кучности при стрельбе. Коробка с пазами типа «ласточкин хвост» обеспечивает жёсткость конструкции и стабильность установки оптического прицела.
Оригинальный спусковой механизм исключает взведение шнеллера при спущенном ударнике, открытом канале ствола и отсутствии затвора. При перемещении затвора в крайнее заднее положение и его фиксации происходит спуск взведённого шнеллера и блокировка спускового крючка, тем самым исключается вероятность потери затвора.
По желанию заказчика для карабинов могут быть разработаны проекты украшений. Для этого применяются различные стили и способы гравировки, чеканки, высечка золотом и серебром. Украшения могут быть в виде орнамента, сцен охоты, монограммы владельца или сюжетов, связанных с различными событиями.
Для хранения и перевозки карабины MЦ 19 могут комплектоваться мягкими чехлами или футлярами из ценных пород дерева с художественной отделкой.

Базовая модель

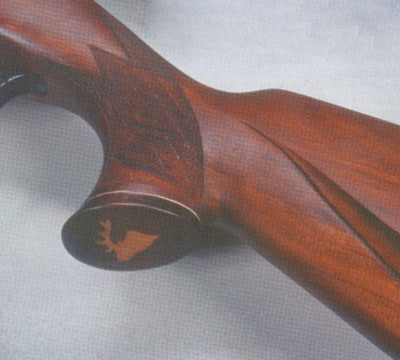

Фирменный знак «Лось» по заказу ставят на торце пистолетной шейки ложи карабинов МЦ 19.
Фирменный знак «Лось» по заказу ставят на торце пистолетной шейки ложи карабинов МЦ 19.
Конструкцию и основные технические особенности этих карабинов рассмотрим на примере М Ц 19-07, а по другим моделям укажем основные отличия в конструкции.
Карабин MЦ 19-07 создан под охотничий патрон 7,62x51 (.308 Win) и предназначен для стрельбы по среднему и крупному зверю в условиях любительской и промысловой охоты. Отклонение средней точки попадания относительно точки прицеливания на дальности 100 м не более 50 мм. Масса карабина Mil 19-07 составляет 3,4 кг. длина ствола 600 мм, обшая длина 1095 мм. усилие на спусковом крючке: 1.5 - 2,5 кг без шнеллера и 0.1- 0.3 кг со шнеллером. Устройство показано на «Схеме механизмов карабина МЦ 19-07».
Ствол выполнен из высококачественной стали, соединен с фрезерованной коробкой на прессовой посадке и зафиксирован двумя штифтами. В затворе расположен ударный механизм, а спусковой и предохранительный механизмы - в коробке, шнеллерный механизм — в основании. Карабин снабжен роторным отъемным магазином и имеет две защелки, расположенные по бокам магазина. Ложа снабжена выступом под шеку, имеет шейку пистолетной формы с выступом для руки, и изготовлена из древесины грецкого ореха.
Курок взводится при отпирании затвора. Гильза извлекается из патронника извлекателем и выбрасывается подпружиненным выбрасывателем. О разрешении стрелять сигнализирует красная точка на коробке, которая открывается при перемещении кнопки предохранителя вперед.
Особенностью карабина МЦ 19-07 является способ извлечения затвора из коробки. Для этого затвор оттягиваем назад, но не доводим до крайнего положения, нажимаем на спусковой крючок до упора, при этом выступ спускового крючка подойдет под площадку останова и исключит его поворот. При дальнейшем перемещении затвора он свободно извлекается из коробки.
Для заряжания карабина в окно в передней части основания 19 вставляем снаряженный магазин 24 и отводим затвор за рукоятку в крайнее заднее положение. Досылаем затвором патрон из магазина в патронник и, поворачивая рукоятку вниз, запираем затвор.

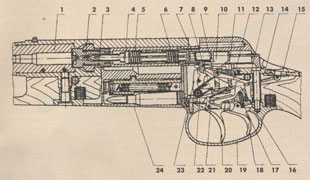

Шнеллерный механизм


1 - ствол с коробкой; 2 - личинка; 3 - ударник; 4 - замок пружины; 5 - остов затвора; 6 - пружина боевая; 7 - шептало; 8 - гнеток; 9 - предохранитель; 10 - курок; 11- останов; 12 - коромысло; 13 - тяга; 14 - пружина кнопки; 15 - кнопка предохранителя; 16
1 - ствол с коробкой; 2 - личинка; 3 - ударник; 4 - замок пружины; 5 - остов затвора; 6 - пружина боевая; 7 - шептало; 8 - гнеток; 9 - предохранитель; 10 - курок; 11- останов; 12 - коромысло; 13 - тяга; 14 - пружина кнопки; 15 - кнопка предохранителя; 16
Стрельбу из карабина, по желанию владельца, можно вести с включенным и выключенным шнеллерным механизмом.
Первый вариант - шнеллерный механизм отключен. Нажимаем на спусковой крючок 20, который входит в зацепление со спусковым рычагом 23, поворачивает его и выводит из зацепления с шепталом 7. Шептало под действием боевой пружины 6 повернется на оси и выйдет из зацепления с курком, который с ударником переместится вперед и разобьет капсюль, произойдет выстрел.
Для следующего выстрела затвор необходимо открыть, при этом, при перемещении затвора назад, происходит извлечение стреляной гильзы из патронника и отражение ее подпружиненным выбрасывателем.
При подходе затвора к крайнему заднему положению останов 11 затвора под действием пружины повернется и войдет в соответствуюшие пазы останова затвора. Далее, перемещаясь, останов упрется в личинку 2 и остановит затвор.
Патрон из магазина подается на линию досылания, и при перемещении затвора вперед досылается в патронник. Рукоятку поворачиваем по часовой стрелке, затвор запирается, и курок становится на шептало. Карабин готов к следующему выстрелу.
Второй вариант — шнеллерный механизм включен. Нажимаем на взводитель 18, он, взаимодействуя с ударником шнеллера 16, повернет его, сжимая пружину шнеллера 22, и ударник фиксируется шепталом шнеллера 21. Конструкция этого механизма позволяет регулировать величину зацепления регулировочным винтом в основании.
При нажиме на спусковой крючок шептало шнеллера поворачивается и освобождает его ударник, который под действием пружины шнеллера поворачивается на оси, пока пружина шнеллера не ляжет на основание. Ударник по инерции продолжает свое движенне и ударяет по спусковому рычагу, который, в свою очередь, поворачивается и освобождает шептало. Дальнейшее функционирование механизмов карабина аналогично действию механизмов с выключенным шнеллером.

Безопасность и предохранитель

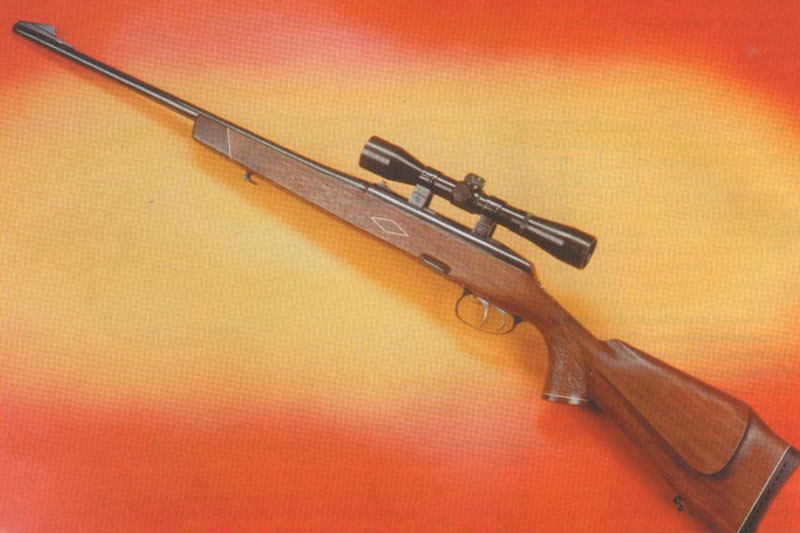

Карабин МЦ 19-07 снабжен ложей с шейкой пистолетной формы и выступом под щеку, изготовленной из ореха высокого сорта.
Карабин МЦ 19-07 снабжен ложей с шейкой пистолетной формы и выступом под щеку, изготовленной из ореха высокого сорта.
Большое внимание разработчики при создании карабина МЦ 19-07 уделили вопросам безопасности. В частности, для исключения вероятности случайного выстрела взведение шнеллерного механизма возможно только при постановке курка на боевой взвод. Если при взведенном шнеллере разряжать карабин, отводя затвор до его фиксации остановом, произойдет спуск шнеллера.
При необходимости можно произвести спуск шнеллера без выстрела, не разряжая карабина. Для этого надо поставить карабин на предохранитель 9, переместив кнопку предохранителя назад. Кнопка предохранителя 15 зафиксируется пружиной кнопки 14, которая зайдет в лунку коробки, тяга 13 при этом переместится назад и повернет предохранитель, который своей нижней плашкой запрет спусковой рычаг. Затем необходимо нажать на спусковой крючок, шептало шнеллера выйдет из зацепления с ударником, который повернется и ударит по запертому спусковому рычагу. Выстрел не произойдет.
Безопасность в обращении при не полностью запертом затворе обеспечивается наличием на остове затвора винтовой поверхности, взводящей курок: если в этом случае спустить курок, то выстрела не произойдет, так как курок ударится о винтовую поверхность остова, и ударник не выйдет за зеркало личинки.
Карабин имеет также предохранитель, запирающий спусковой рычаг. Но самым надежным предохранителем является сам владелец: он должен строго соблюдать все меры безопасности в обращении с оружием, помнить, что дальность полета пули составляет 5000 м, что после осечки нельзя открывать затвор карабина в течение 5 с.

Модификации

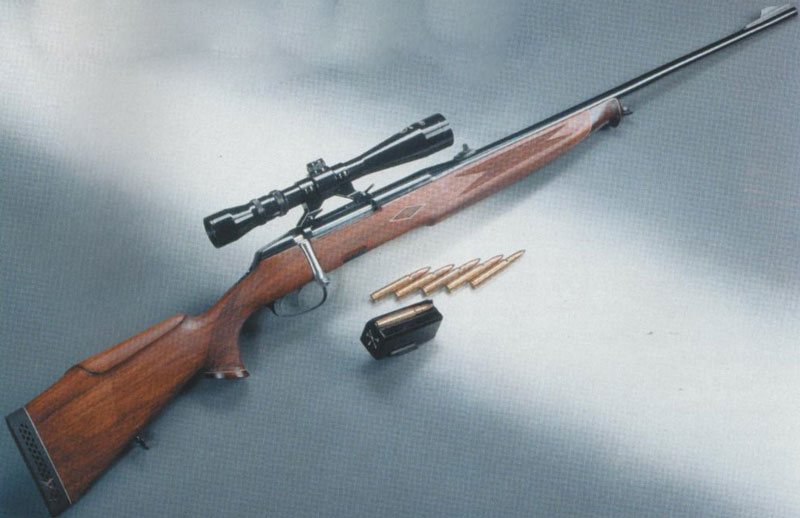

Крупнокалиберный карабин МЦ 19-09 с роторным магазином - престижное оружие для охоты на крупных зверей (медведь, лось, кабан)
Крупнокалиберный карабин МЦ 19-09 с роторным магазином - престижное оружие для охоты на крупных зверей (медведь, лось, кабан)
Карабин МЦ 19-07М создан также как и МЦ 19-07 под патрон 7,62x51 (.308 Win) и отличается от своего прототипа современным дизайном. Конструкция спускового механизма переработана заново и исключена деталь «коромысло». В целом МЦ 19-07М получился более технологичным, масса и размеры остались прежние.
Масса карабина МЦ 19-07М составляет 3.4 кг. длина ствола 600 мм, обшая длина 1095 мм, усилие спуска на спусковом крючке: 1.5 — 2.5 кг без шнеллера и 0.1 - 0.3 кг со шнеллером. Емкость магазина 5 патронов.
Карабин МЦ 19-09 создан под патрон 9.3x64 и отличается от МЦ 19-07 размерами, в первую очередь длиной ствола. Ложа снабжена резиновым затыльником-амортизатором. Особое внимание в конструкции уделено вопросам безопасности, в первую очередь при случайном применении некондиционных патронов. Так, в случае «прогашения» капсюля, ударник затвора под действием пороховых газов движется назад и надежно «садится» на кольцевой выступ затвора. Личинка и остов затвора имеют специальные отверстия для стравливания пороховых газов.
Масса карабина MЦ 19-09 составляет 3,8 кг, длина ствола 650 мм, обшая длина 1165 мм, усилие спуска на спусковом крючке: 1,5 — 2,5 кг без шнеллера и 0,3 — 0,5 кг со шнеллером. Емкость магазина 5 патронов.
Итак, представлено семейство элитных охотничьих магазинных карабинов MЦ 19-07 и его модификаций МЦ 19-07М и МЦ 19-09. Они выполнены на высоком техническом и художественном уровнях и не уступают лучшим зарубежным образцам. Совершенство конструкции карабина МЦ 19-07 и качество изготовления было по достоинству оценено в 2000 г. на международном конкурсе-выставке «Всероссийская марка. Знак качества XXI века», на котором он был награжден «Серебряным знаком качества». Предприятие планирует расширить выпуск карабинов МЦ 19 за счет модификаций под широко известные патроны 9,3x62, .30-06 Spring, .300 Win Mag. 8x68 S.

Автор: Виктор Зеленко, директор ЦКИБ СОО.
